1  应用范围

本继电器用作高压母线合接地刀闸的闭锁元件, 以防止高压母线带电时合接地刀闸。

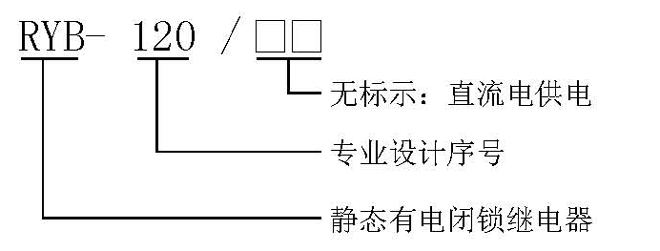

2  型号定义

3  工作原理及主要性能

3.1  工作原理

交流电压 UA、UB、UC经交流电压变换器变换成本继电器所需要的交流电压-Ua、Ub和Uc；-Ua、Ub和Uc经加法器相加，再经150HZ带阻和50HZ 带通滤去50HZ以外的谐波；然后再通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压UZ再送入电平检测器与比较电压UB进行比较；驱动继电器出口动作。

在继电器正常运行、单相断线和两相断线情况下,继电器动作，闭锁输出，不允许合接地刀闸。

当监测相关高压母线无电时，继电器返回，闭锁解除，允许合接地刀闸。

3.2主要性能

3.2.1本继电器主要由集成电路构成。性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。

3.2.2继电器调试简单、方便，在现场无需调节。

3.2.3 继电器有运行、动作指示灯指示

4 技术条件

4.1 环境基准条件     环境温度：20±2℃

相对湿度：45%～75%

大气压力：86～106Kpa

4.2 正常使用条件

环境温度：-10℃～+50℃     环境相对湿度：不大于90%     大气压力：80～110Kpa

储存和运输过程中的极限温度：-25℃～+70℃

4.3 额定参数

额定交流电压: 100/3 V

额定频率: 50HZ

辅助电源额定电压: 220V；110V；48V。电压允许波动范围：0.8～1.15倍额定电压。

4.4 特性参数

三相正序对称情况下的动作值：默认为10V ，无连续调节；可根据用户实际要求定制。

返回系数：不小于0.9

动作时间和返回时间：不大于30mS

4.5 最大功耗：

交流电压回路：在100/3 V下，不大于0.5VA。

直流回路：额定电压220VDC情况下，不大于6W。

4.6 触点最大容量：

切断负载能力：直流250V以下，τ=5ms，感性负载50W，阻性负载150W；

交流250V以下，负载1200VA；

允许长期接通电流：5A。

4.7 交流电压回路过载能力：1.2倍额定电压下可连续工作。

4.8 绝缘电阻：用开路电压500V兆欧表测量继电器各导电端子连在一起对外露的非带电金属部分或外壳之间绝缘电阻应不小于10MΩ。

4.9  绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，

历时一分钟无击穿。

4.10 抗干扰性能：符合国家GB6162-85《静态继电器及保护装置的电气干扰试验》标准。

4.11 电气寿命：在DC250V回路，切断电流τ=5ms，50W时,104次以上。

4.12 机械寿命：触点在空载状态下为300万次。

5  结构型式(详见继电器结构尺寸图)

5.1嵌入式板后接线结构AK11、AP11 和凸出式板前接线AQ11背视接线图（以公司产品样本为准）

6 使用

6.1  在继电器通电前应确认接入继电器的电压等级、电流值是否与实际参数相符，否则可能会损坏继电器；检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动；如遇有损坏部件，请联系我们给您更换。

6.2 特性参数校测方法:

按第5条接线图进行接线，在正常使用条件下调试:

A. 在三相正序对称情况下测动作值，动作值默认10V。

B. B相断线或者C相断线情况下的动作值应为三相正序对称情况下动作值的2/3 倍。即动作值约为11.55V。

C. A相断线或任两相断线情况下的动作值应为三相正序对称情况下动作值的2倍。即动作值约为20V。

7 订货须知

订货时请写明继电器型号、规格、数量、结构形式、辅助电源额定电压、交流额定电压和其它要求。
