1 应用范围

本系列继电器用于需要双稳态触点的各种保护和自动控制装置中，作为切换；同时也可用于跳合闸回路中，表示断路器跳、合闸位置指示。

2 型号定义

3   主要性能

3.1采用高性能密封继电器，防潮，防尘，不断线，可靠性高。

3.2继电器为双稳态，磁保持。

3.3合位、跳位位置分别有指示灯指示。

3.4 继电器电气和机械寿命长。

3.5绝缘耐压水平高，触点容量大，触点接触电阻小。

4   技术条件

4.1 环境基准条件

环境温度：20±2℃

相对湿度：45%～75%

大气压力：86～106KPa

4.2 正常使用条件

环境温度：-10℃～+50℃

环境相对湿度：不大于90%

大气压力：80～110KPa

储存和运输过程中极限温度：-25℃～+70℃

使用地点的海拔高度：不大于2500米

使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。

可靠的供电电源。

4.3 特性参数

4.3.1 额定值如下表：

4.3.2 动作值与复归值：不大于70% 额定值

4.3.3 额定电压允许波动范围：0.8～1.15倍额定值

4.4 最大功耗

电压型：在额定电压220VDC下不大于6W

电流型：不大于1.5W

4.5 触点最大容量：

切断负载能力：直流250V以下，τ=5ms，感性负载50W，阻性负载150W；

交流250V以下，负载1200VA；

允许长期接通电流：5A。

4.6  绝缘电阻：用开路电压500V兆欧表测量继电器各导电端子连在一起对外露的非带电金属部分或外壳之间绝缘电阻应不小于10MΩ。

4.7 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，

历时一分钟无击穿。

4.8  抗干扰性能：符合国家GB6162-85《静态继电器及保护装置的电气干扰试验》标准。

4.9  电气寿命：在DC250V回路，切断电流τ=5ms，50W时,104次以上。

4.10 机械寿命：触点在空载状态下为300万次。

5  结构型式(详见继电器结构尺寸图)

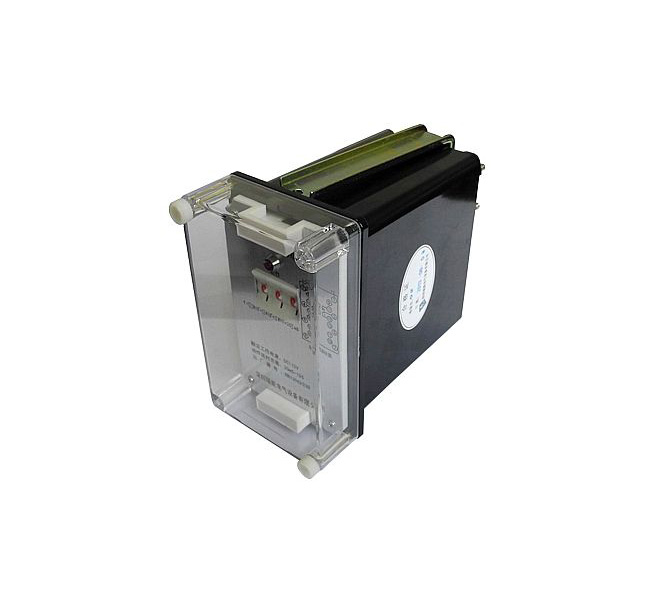

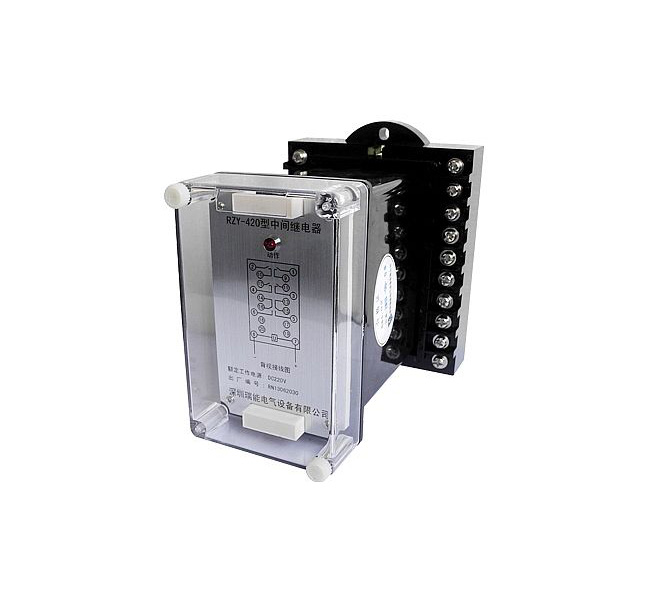

5.1嵌入式板后接线结构AK11、AP11 和凸出式板前接线AQ11背视接线图（以公司产品样本为准）

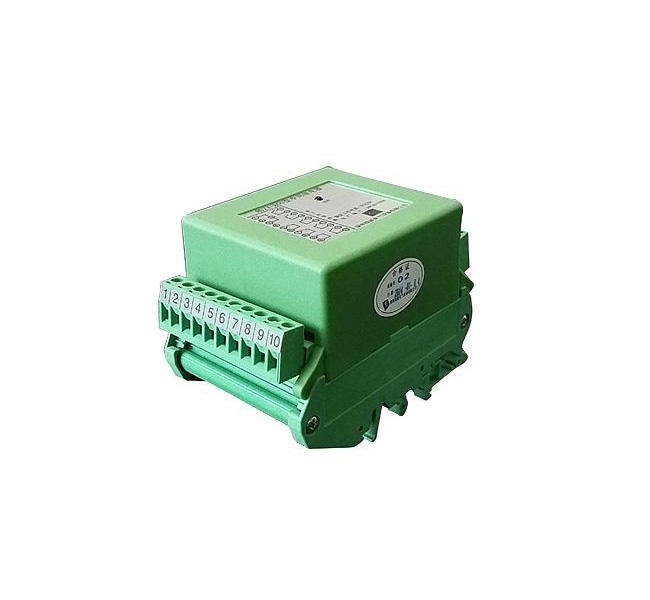

5.2 DZ-2结构端子排型端子接线图（以公司产品样本为准）

6   使用

6.1在继电器通电前应确认接入继电器的电压等级、电流值是否与实际参数相符，否则可能会损坏继电器；检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动；如遇有损坏部件，请联系我们给您更换。

6.2 继电器需按接线图进行接线，注意跳位线圈与合位线圈的极性不能接反。

6.3 继电器第5条接线图中的接点初始状态为跳位位置的状态，合位时接点状态与初始跳位状态相反。

7   订货须知

订货时请写明继电器型号、规格、数量、结构形式、双线圈回路的电压或电流值以及其它特殊要求。
