1   应用范围

本继电器用于发电机励磁保护回路中，反应对称正序分量的过低，作为低电压起动元件。

2   型号定义

3   工作原理及主要性能

3.1  工作原理

在正常运行情况下，负序分量UF＜负序阀值UB2，正序分量UZ＞正序阀值UB1，继电器J不动作。

发生不对称短路故障时，负序分量UF≥UB2，不管正序分量输出是否小于正序阀值UB1，此时负序回路闭锁，继电器J不动作。

正序分量UZ≤正序阀值UB1时，负序分量UF＜负序阀值UB2，继电器J动作。

3.2主要性能

3.2.1本继电器主要由集成电路构成。性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。

3.2.2定值采用继电器面板上的拨轮开关整定，整定直观、方便。继电器调试简单、方便，在现场无需调节。

3.2.3 正常运行时，继电器的负序不平衡分量输出极小；不对称短路时，负序分量闭锁继电器动作。

3.2.4 继电器有运行、动作指示灯指示

4   技术条件

4.1 环境基准条件

环境温度：20±2℃

相对湿度：45%～75%

大气压力：86～106KPa

4.2 正常使用条件

环境温度：-10℃～+50℃

环境相对湿度：不大于90%

大气压力：80～110KPa

储存和运输过程中的极限温度：-25℃～+70℃

使用地点的海拔高度：不大于2500米

使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低

到允许极限值以下。

可靠的供电电源。

4.3 额定参数

额定交流电压：100V；额定频率：50HZ

辅助直流电源额定电压：220V，110V；电压允许波动范围：0.8～1.15倍额定电压。

4.4 特性参数

动作范围：2～21.8V；级差：0.2V；整定值误差：不大于±4%

动作时间：不大于30mS；返回时间：不大于30mS；返回系数：不大于1.1

4.5 最大功耗：

交流电压回路：在100V下，每相不大于0.5VA。

辅助电源回路：额定电压220VDC情况下，不大于6W。

4.6 触点最大容量：

切断负载能力：直流250V以下，τ=5ms，感性负载50W，阻性负载150W；

交流250V以下，负载1200VA；

允许长期接通电流：5A。

4.7 交流电压回路过载能力：1.2倍额定电压下可连续工作

4.8 绝缘电阻：用开路电压500V兆欧表测量继电器各导电端子连在一起对外露的非带电金属部分或外壳之间绝缘电阻应不小于10MΩ。

4.9 绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，

历时一分钟无击穿。

4.10 抗干扰性能：符合国家GB6162-85《静态继电器及保护装置的电气干扰试验》标准。

4.11 电气寿命：在DC250V回路，切断电流τ=5ms，50W时,104次以上。

4.12 机械寿命：触点在空载状态下为300万次。

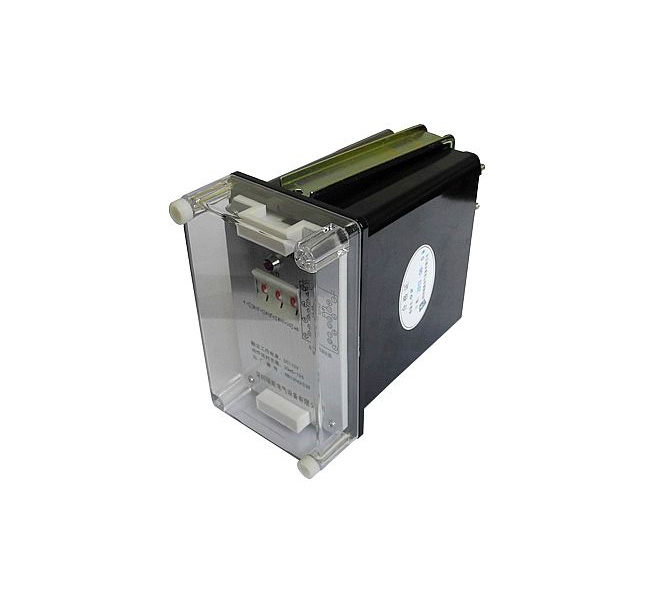

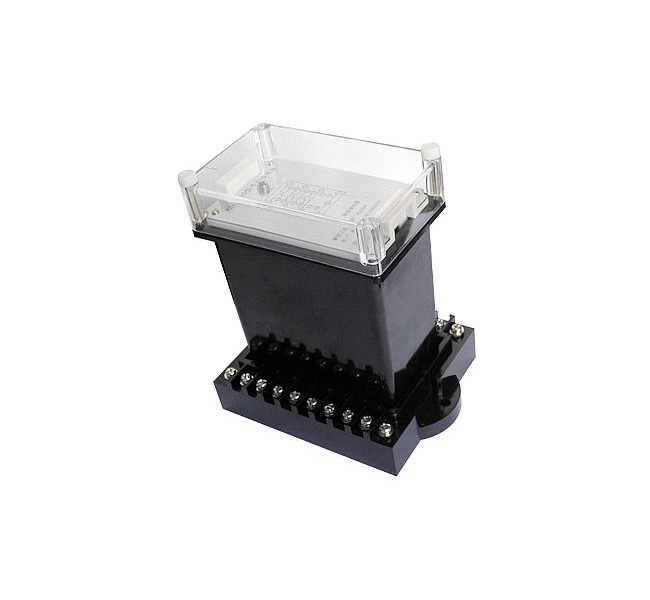

5  结构型式(详见继电器结构尺寸图)

5.1嵌入式板后接线结构AK11、AP11 和凸出式板前接线AQ11背视接线图（以公司产品样本为准）

6   使用

6.1在继电器通电前应确认接入继电器的电压等级、电流值是否与实际参数相符，否则可能会损坏继电器；检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动；如遇有损坏部件，请联系我们给您更换。

6.2 按继电器面板上的公式，采用拨轮开关进行定值整定。

当动作范围：2～21.8V时，整定公式：U=2[□+0.1□+1]V

7   订货须知

订货时请写明继电器型号、规格、数量、结构形式、辅助电源额定电压、交流额定电压和其它要求。
