1.应用范围

本系列零序过流、过压继电器用于发电机、变压器和输电线路中，用作零序过电流、过电压保护。

2.型号定义

3 .工作原理及主要性能

3.1  工作原理：

交流电压或交流电流经变换器变换成本系列继电器所需要的交流电压；再经150HZ带阻和50HZ带通滤去50HZ以外的谐波；然后通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压UZ经电平检测器与门限电压UB进行比较；然后驱动继电器J出口动作。

3.2  零序过电流与零序过电压继电器的动作过程（以AK11结构继电器为例）：

3.2.1  对于零序过电流继电器在正常运行情况下UZ＜UB ，继电器J不动作，动合触点1-3、7-19断开，动断触点3-17、5-7闭合；在故障情况下UZ≥UB，继电器J动作，动合触点1-3、7-19闭合，动断触点3-17、5-7断开。

3.2.2  对于零序过电压继电器在正常运行情况下UZ＜UB ，继电器J不动作，动合触点1-3、7-19断开，动断触点3-17、5-7闭合；在故障情况下UZ≥UB，继电器J动作，动合触点1-3、7-19闭合，动断触点3-17、5-7断开。

3.3  采用高效性能的集成电路和元器件构成，具有性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。

3.4  保护整定值采用继电器面板上的拨轮开关整定，并标明整定计算公式，整定直观、方便，调试简单、方便，在现场无需调节。

3.5  产品安装结构方式有嵌入式板后接线和凸出式板前接线以及标准35mm导轨式端子排接线，便于现场安装，通用性强。

4  技术条件

4.1  环境基准条件

环境温度：20±2℃

相对湿度：45%～75%

大气压力：86～106Kpa

4.2  正常使用条件

环境温度：-10℃～+50℃

环境相对湿度：不大于90%

大气压力：80～110KPa

储存和运输过程中极限温度：-25℃～+70℃

使用地点的海拔高度：不大于2500米

使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低       到允许极限值以下。

4.3  额定参数

额定交流电压：100V；100/3 V；220V；380V

额定交流电流：1A；5A

额定频率：50HZ；60HZ

辅助电源额定电压：220VDC；110VDC；48VDC；380VAC；220VAC，电压允许波动范围：0.8～1.15倍额定电压。

4.4  特性参数

4.5  最大功耗：

交流电压回路：100V下每相不大于0.5VA

交流电流回路：在5A下每相不大于0.5VA；在1A下每相不大于0.2VA

辅助电源：220VDC时不大于6W；220VAC时下不大于10VA

4.6  触点最大容量：

切断负载能力：直流250V以下，τ=5ms，感性负载50W，阻性负载150W；

交流250V以下，负载1200VA；

允许长期接通电流：5A。

4.7  交流回路过载能力：

交流电压回路：1.2倍额定电压下可连续工作

交流电流回路：2倍额定电流下可连续工作；

10倍额定电流下可允许工作10S；

40倍额定电流下可允许工作1S。

4.8  绝缘电阻：用开路电压500V兆欧表测量继电器各导电端子连在一起对外露的非带电金属部分或外壳之间绝缘电阻应不小于10MΩ。

4.9  绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，

历时一分钟无击穿。

4.10  抗干扰性能：符合国家GB6162-85《静态继电器及保护装置的电气干扰试验》标准。

4.11  电气寿命：在DC250V回路，切断电流τ=5ms，50W时,104次以上。

4.12  机械寿命：触点在空载状态下为300万次。

5   结构型式(详见继电器结构尺寸图)

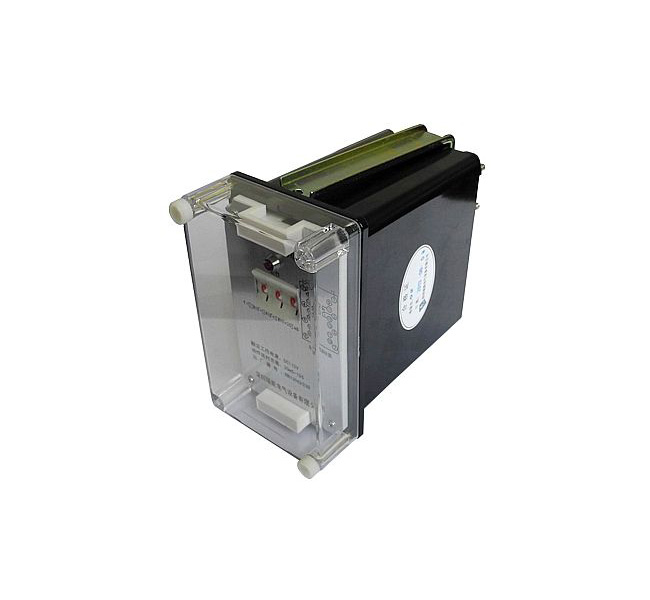

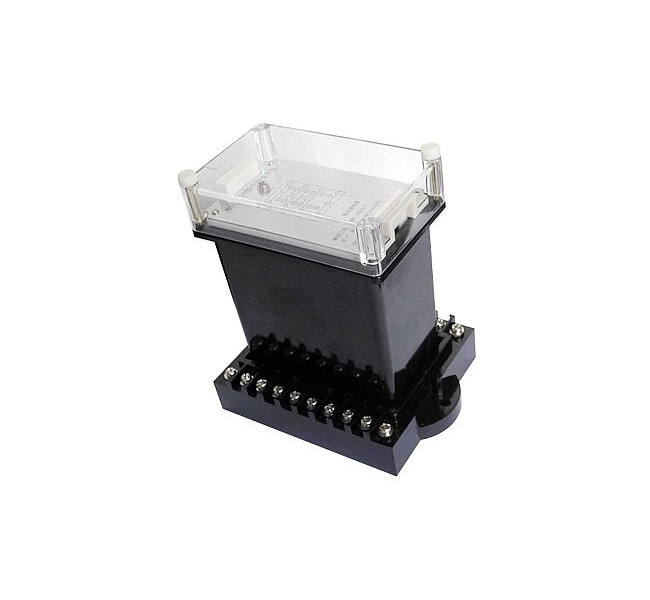

5.1  嵌入式板后接线结构AK11、AP11 和凸出式板前接线AQ11背视接线图（以公司产品样本为准）

5.2  JK-1/8结构背视接线图（以公司产品样本为准）

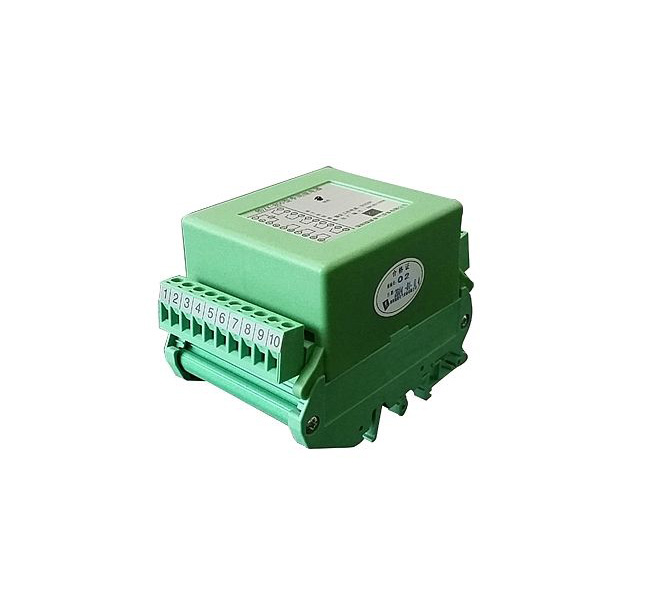

5.3   DZ-1结构端子排型端子接线图（以公司产品样本为准）

6  使用

6.1  在继电器通电前应确认接入继电器的电压等级是否与实际参数相符，否则可能会损坏继电器；检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动；如遇有损坏部件，请联系我们给您更换。

6.2  按继电器面板上的公式用拨轮开关进行动作值整定。

零序过压继电器整定公式：U=K*[10*□+□+10] V;K值视整定范围而定

当电压范围为10～109V时，K=1 U=[10*□+□+10] V;

当电压范围为20～218V时，K=2 U=2*[10*□+□+10] V

零序过流继电器整定公式：I=K*[□+0.1*□+1]A；K值视整定范围而定

当电流范围为1～10.9A时，K=1 I=[□+0.1*□+1]A；

当电流范围为2～21.8A时，K=2 I=2* [□+0.1*□+1]A；

当电流范围为5～54.5A时，K= U=5*[□+0.1*□+1]A

7  订货须知

订货时请写明继电器型号、规格、数量、辅助电源、线圈交流额定电压或电流、结构形式和其它要求。
