1  应用范围

无源过电压继电器用于判别线路和电力设备的过电压，用作过电压保护。

无源低电压继电器用于判别线路和电力设备的电压过低，用作失电保护或与电流继电器配合构成低电压闭锁过电流保护。

2 型号定义

3 工作原理及主要性能

3.工作原理

交流电压经交流变换器变换成本继电器所需要的交流电压；再经50HZ带通滤去50HZ以外的谐波；然后通过整流、滤波变成直流电压送入整定回路；整定回路靠改变运算放大器的放大倍数来改变整定值；整定回路的输出电压UZ再送入电平检测器与比较电压UB进行比较；然后驱动继电器J出口动作。

以AK11结构无源继电器为例：

对于PGY-90型无源过电压继电器，在正常运行情况下UZ＜UB ，继电器J不动作，动作指示灯熄灭，动合触点1-3、7-19断开，动断触点3-17、5-7闭合；在故障情况下UZ≥UB，继电器J动作，动作指示灯亮，动合触点1-3、7-19闭合，动断触点3-17、5-7断开。

对于PDY-90型无源低电压继电器，在正常运行情况下UZ＞UB ，继电器J动作，动作指示灯亮，动合触点1-3、7-19闭合，动断触点3-17、5-7断开；在故障情况下UZ≤UB，继电器J不动作，动作指示灯熄灭，动合触点1-3、7-19断开，动断触点3-17、5-7闭合。

3.2   主要性能

3.2.1  本继电器主要由集成电路构成。性能稳定、可靠性高、动作值精度高、离散值小、整定范围广、动作和返回速度快、返回系数好、互感器负担小、耐振动、抗干扰和绝缘水平高等优点。

3.2.2  保护整定值采用继电器面板上的拨轮开关整定，整定直观、方便，调试简单、方便，在现场无需调节。

3.2.3   继电器有动作指示灯指示

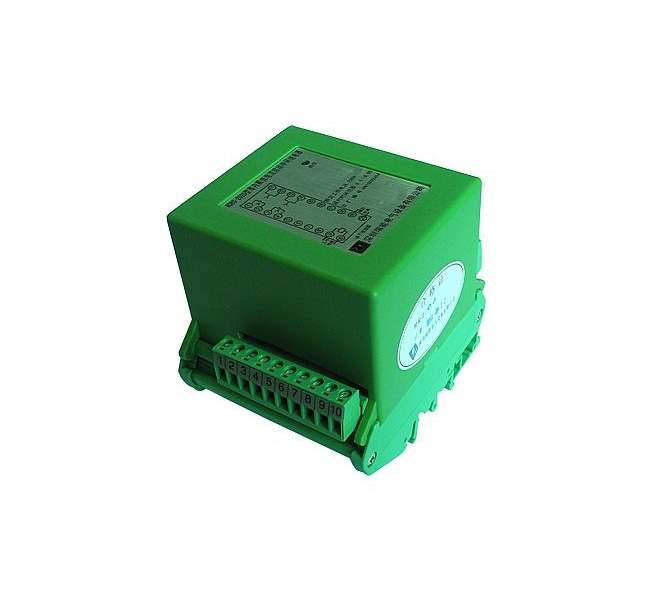

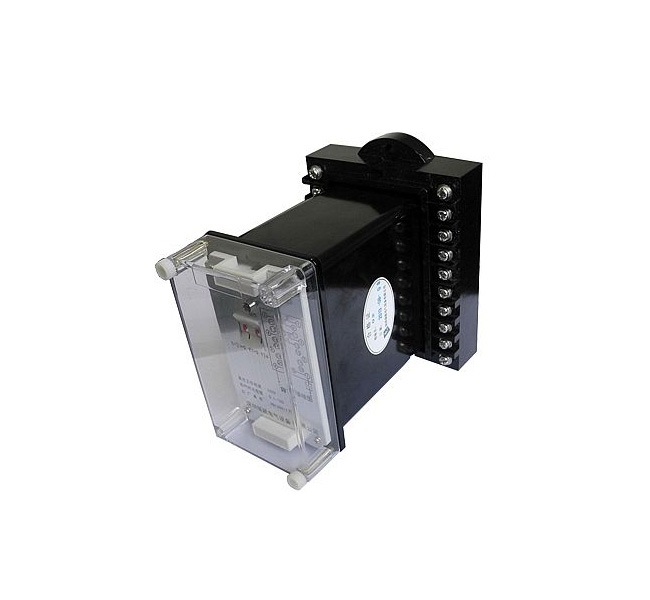

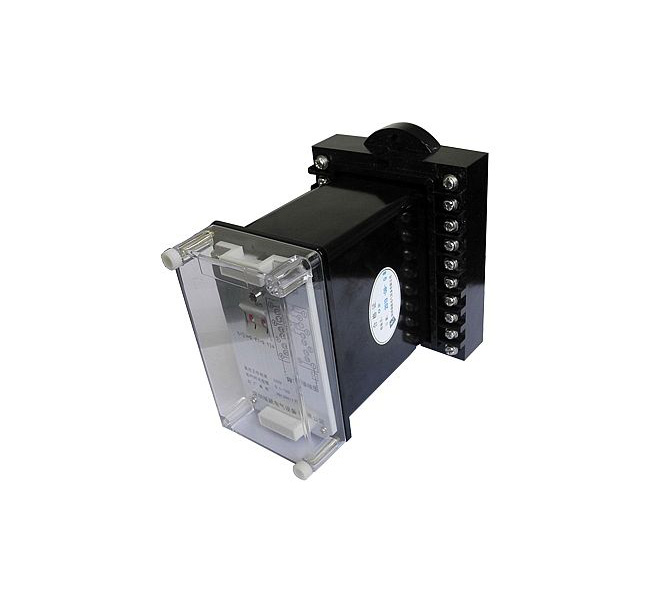

3.2.4  产品安装结构方式有嵌入式板后接线和凸出式板前接线以及标准35mm导轨式端子排接线，便于现场安装，通用性强。

4   技术条件

4.1  环境基准条件

环境温度：20±2℃

相对湿度：45%～75%

大气压力：86～106Kpa

4.2  正常使用条件

环境温度：-10℃～+50℃

环境相对湿度：不大于90%

大气压力：80～110KPa

储存和运输过程中极限温度：-25℃～+70℃

使用地点的海拔高度：不大于2500米

使用环境的周围介质无爆炸危险；不含有腐蚀性气体；所含导电尘埃的浓度不应使绝缘水平降低到允许极限值以下。

可靠的供电电源。

4.3  特性参数

4.3.1  额定参数如下表：

额定频率：50HZ

4.4  最大功耗： 100V下不大于1VA

4.5  触点最大容量：

切断负载能力：直流250V以下，τ=5ms，感性负载50W，阻性负载150W；

交流250V以下，负载1200VA；

允许长期接通电流：5A。

4.6  交流回路过载能力：

交流电压回路：1.2倍额定电压下可连续工作

4.7  绝缘电阻：用开路电压500V兆欧表测量继电器各导电端子连在一起对外露的非带电金属部分或外壳之间绝缘电阻应不小于10MΩ。

4.8  绝缘耐压：各引出端子对外壳锁紧螺钉能承受工频电压2000V，同组触点间能承受工频电压1000V，

历时一分钟无击穿。

4.9  抗干扰性能：符合国家GB6162-85《静态继电器及保护装置的电气干扰试验》标准。

4.10  电气寿命：在DC250V回路，切断电流τ=5ms，50W时,104次以上。

4.11  机械寿命：触点在空载状态下为300万次。

5   结构型式(详见继电器结构尺寸图；接点是电压为零时的状态)

5.1  嵌入式板后接线结构AK11、AP11 和凸出式板前接线AQ11背视接线图（以公司产品样本为准）

5.2  JK-1/8结构背视接线图（以公司产品样本为准）

5.3  DZ-1结构端子排型端子接线图（以公司产品样本为准）

6  使用

6.1  在继电器通电前应确认接入继电器的电压等级、电流值是否与实际参数相符，否则可能会损坏继电器；检查继电器在运输和储藏过程中是否损坏，继电器螺丝紧固件应无松动；如遇有损坏部件，请联系我们给您更换。

6.2  按继电器面板上的公式用拨轮开关进行整定。

整定范围为25～124V时， 电压继电器整定公式：U= [10□+□]+25V

整定范围为40～238V时， 电压继电器整定公式：U= 2[10□+□]+40V

7  订货须知

订货时请写明继电器型号、规格、数量、交流额定电压、整定范围、结构形式和其它要求。
